г. НОВОКУЗНЕЦК - Сообщения с тегом "Светодиодный указатель поворота"

Очень удобный способ если клиент не желает разбирать оптику, лампы ставяться в стандартное место вместо лампы поворота.

ДО



ПОСЛЕ




Габарит




Габарит и поворот



Поворот

Фара в стоке.



Готовые маски после покраски с готовым новый светорассеивателем поворота

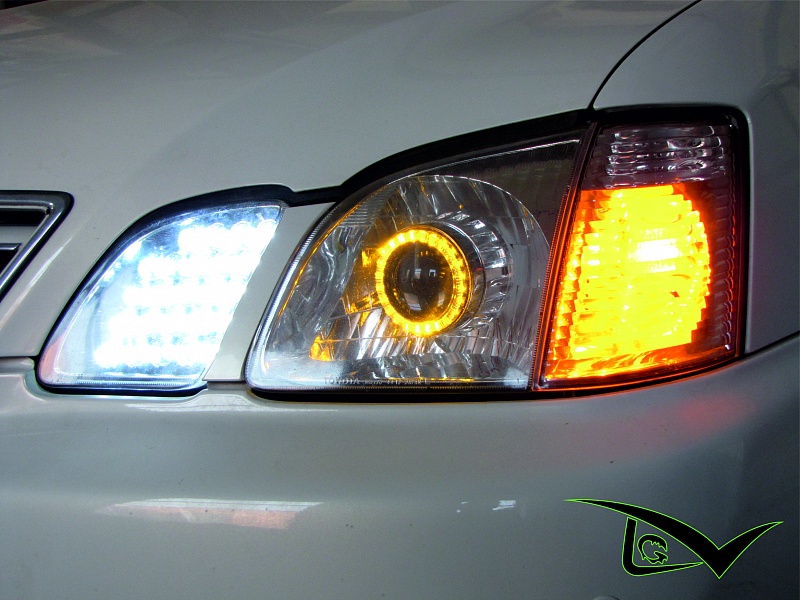

Вот так работает поворот




ДХО в действии




Режим габарита



при включении поворота а данной фаре притухает ресничка дхо.

В качестве отражателей были использованы отражатели изъятые из Оригинальных одноцветных (белых) ДХО с автомобиля AUDI. Так же от туда были изъяты алюминиевые радиаторы.
В качестве начинки были использованы 3 ватные светодиоды с 6-ю ножками 2-цветные





Макси выкрасили в черный матовый и матовый алюминий.

Решил покреативить и поэкспериментировать на своем автомобиле. решил начать с малого, с повторителей поворота.
За основу взял родные. Смотрите что получилось. Сейчас почти готов по такой же технологии верхний стоп-сигнал, длинной во все стекло

Автомобилю для придания шика требовалось по мимо всего прочего восстановление прозрачности стекол и чистка фары изнутри.


Ну собственно вот что получилось

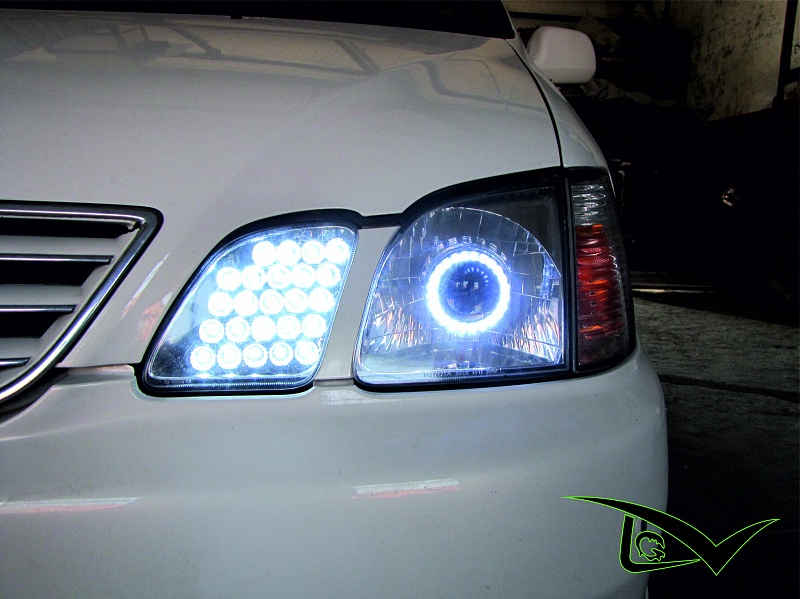

Кольца по умолчанию работают в режиме ДХО при старте двигателя.
Габариты естественно реализованы на тех же кольцах путем снижения яркости, что видно на первых фотографиях.
Так же частично был удален светорассеиватель родного поворота.

Очередное использование не использованных возможностей оптики.

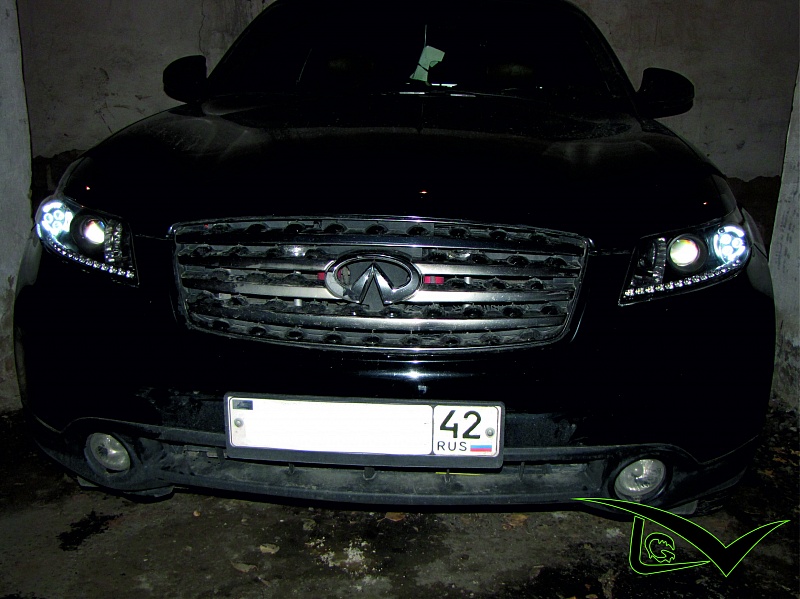

Передняя оптика

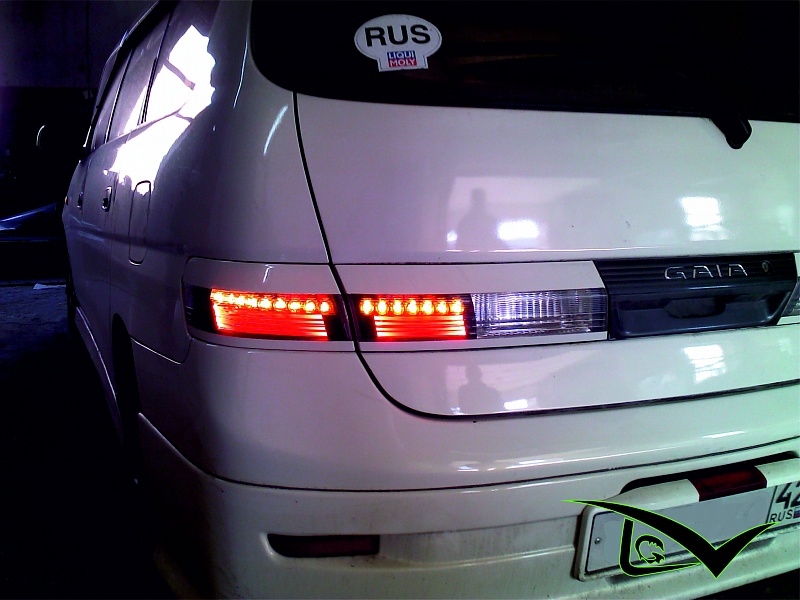

Задняя оптика. Габарит-Стоп-Поворот реализованы в одних посадочных местах, включая неиспользованные с завода вертикальные места вверху каждой фары. Светодиодный мощный задний ход нашел себе место не только в родном плафоне в бампере, но продублирован бывших поворотниках.














К сожалению из-за того, что данные фары были затонированы, на фотографиях плохо различается красный и желтый цвет. Да и яркость не видно, но хозяин хочет, что бы фары остались тонированными.

В работе использовались светодиоды 5450 с прозрачными линзами.
Так же по заказу были сделаны светодиодные надписи в местах установки катафотов, в виде логотипа тюнинговой компании AMG.
Сектор поворота в нижней части так же притерпел значительную модификацию, впринципе от него осталось только рассеивающе стеклышко, расположеное ближе к внешнему стеклу, но при этом весь контур вокруг двух выступающих паралельных линий был зачернен.
Огромное спасибо за идею с установкой значка Мерседеса в габаритный патрон, владельцу данного авто.


Вот так подсвечивается значок мерседеса в режиме габарит.

Режим ДХО, включается автоматически после запуска двигателя.



Режим поворота.



На время включения поворота секция ДХО в данной фаре притухает почти на 70%. После выключения поворота, дхо загорается в полную силу через пару секунд.

В данном проекте автомобиль был подвергнут глобальному светодиодному тюнингу - переделка коснулась передней оптики ( установка би-ксеноновых линз с электро-шторкой, дневных ходовых огней заполнивших полностью секторы бывшего дальнего света, установка реверсивных колец вокруг линз, установка стробоскопного модуля, подключенного к дневным ходовым огням), задней оптики (четыре модуля поворота, габаритные огни на акриловых стержнях, стоп сигнал на множестве 5450 с линзами, перенесение сектора лампы заднего хода в более большой сектор фары, а так же пересветка дополнительного стоп-сигнала)

К сожалению видео еще не готово. Будет выложено на Youtube после рендеринга, ссылка будет добавлена сюда.

Для начала фотографии в выключеном состоянии.


Так, для сравнения, выглядела оптика ранее, до тюнинга.

А вот так уже после. Обращаю внимание, что верхние и нижнии края фары были признаны более не нужными и были несщадно закрашены в цвет кузова, что бы сузить фары и придать еще более интересный вид задней оптике.


А теперь полюбуемся модулями в работе.




Родной поврот по желанию клиента трогать не стали



Габарит на акриловых стержнях. К сожалению фотоаппарат не может передать той красоты которая есть на самом деле.В реальности края акриловых стержней так не выделаются по яркости как на фото.

габарит + поворот

габарит + стоп-сигнал

Задача была в корпусе родного поворотника уместить собственно поворотный модуль и добавить туда же дополнительный модуль ДХО. В головных фарах в штатных местах хозяином авто установлены светодиодные лампы "noname"
В работе были использованы отражатели и платы SQ-block,
светодиоды SMD 5450 белые и желтые.
Функционал: при включении поворота, дополнительный ДХО в корпусе поворота притухает, что бы не заглушать сигнал поворота. Видео здесь http://www.youtube.com/watch?v=hYtFIy6GYkc&list=HL1325775794&feature=mh_lolz
