В товарах, в разделе exModule есть модуль "стробоскоп". Так вот, там в третьем режиме реализована "пульсирующая" подсветка: светики плавно разагараются, затем плавно гаснут и так по циклу.
Я решил раздобыть-таки рабочие схемы "пульсирующих" подсветок.
Порылся в инете: повсюду встречаются только схемы мультивибраторов, которые генерируют прямоугольные импульсы. На них обычно строятся реле поворотов на разные мопеды и даже авто, т.к. нагрузка никак не влияет на частоту мигания. НО, поискав внимательнее и немного подумав, я понял, что на обычных "стробоскопичных" мультивибраторах можно собрать и "польсирующий" девайс!

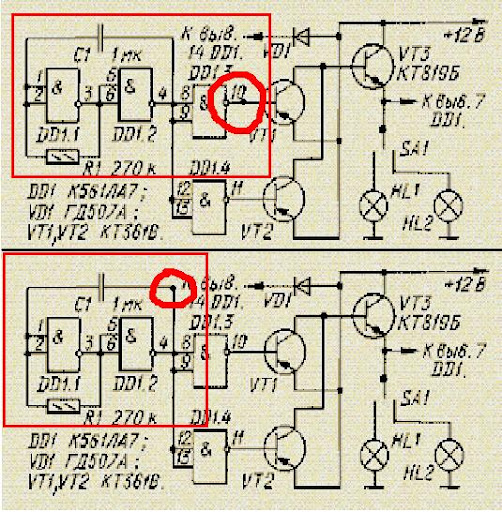

В общем, вот рисуночек:
В первом случае, выходные прямоугольные импульсы снимаются с 10 ноги, после третьего инвертора и далее, через (составной)транзисторный ключ(нужной мощности) можно управлять практически любой нагрузкой.
Во втором случае, выходные синусоидальные колебания снимаются напрямую от кондера. НО тут остается открытым вопрос о допустимых нагрузках, при использовании миркосхемы к561ЛА7. Проканают ли там ключи транзисторные? На одном форуме я нашел пост товарища, который по второму случаю собрал модуль. http://forum.modding.ru/viewtopic.php?t=13107&postdays=0&postorder=asc&start=30 Там он конкретно указал, какую нагрузку повешал в данном случае.
Нужно-таки разобраться каким образом, не исказив синусоидальность сигнала, снимаемого с цепи кондера, управлять/коммутировать нагрузки. А то, товарищь "по ссылке" напрямую светодиоды пихал, не используя никаких транзисторных ключей.
Хотя, мне кажется, туда спокойно можно базу транзистора подрубать и управлять спокойно хоть чем ) Просто сейчас у меня почти два часа ночи, может в чем-то туплю уже. Сам в электроСхемотехнике и электронике подкован )))
Кстати, вот ссылка на девайс "стробоскоп": exModule
В общем, на микросхемах удается только импульсы снять, т.е. сделать только стробоскопный режим. Чтобы сделать пульсирование, надо генератор синусоиды собирать.
Очень хотелось бы узнать какие элементы на плате присутстсвуют в девайсе Стробоскоп ) по фоткам не видно только, что есть кварц, микруха и парочка полевиков...
В общем, обшарил весь инет, много материала по электронике и схемотехнике. И нашел-таки решение )
С помощью Широтно Импульсной Модуляции НУЖНО регулировать яркость светодиодов. В общем, нашел все схемы и приемы. Как сделаю - выложу схемы реализаций. Оказалось все не так сложно, а вот регулировать яркостью светодиодов обычным переменным резистором - очень неправильный метод, опасный Для данных целей применительна только ШИМ. Кстати, к драйверам светодиодов(стабам тока) легко прикручивается ШИМ контроллер.
