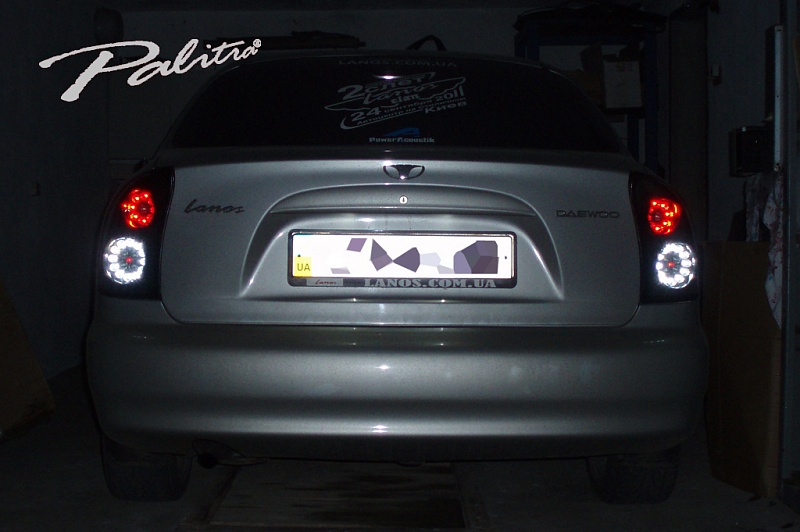

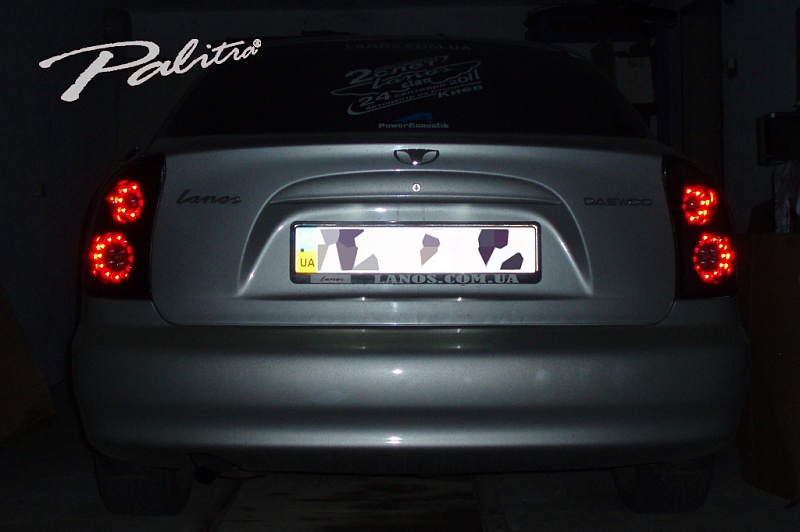

Daewoo Lanos NEW

Продолжаем эксперименты со стеклами. Такой ланос уже был на сайте http://led119.ru/blog/UKRAINE_TERNOPOL/711.php. Тут представлены фото нового варианта стекла. Все модули сделаны по той же схеме, за исключением одного. Добавили задержку в переключение поворота назад на габарит.




Переделка передней оптики ВАЗ 2108

Использовали:
MI:Circle PCB 3528 (5mm) 70mm
MI-CIRCLE 80 mm ЧЕРНЫЙ
SMD 3528 БЕЛЫЙ 6000-7000K
QB2-1P (88 сегментов)
ЛИНЗА для HYPERFLUX
HyperFlux БЕЛЫЙ (3 чип)

Внутренности фары с двумя линзами от опеля калибры установили в оптику от ВАЗ. Поставили "глазки". Также по бокам было свободное место, приняли ришение сделать по бокам стробосткопы. Они также включаются как габарит, чтобы меньше вопросов у милиции было  :D . Вот что получилось. В планах еще указатели поворотов.





Установка колец на chevrolet aveo sedan

ДЛЯ ПЕРЕДЕЛКИ ИСПОЛЬЗОВАЛИСЬ:
- светодиоды 3528
- резисторы
- самодельные платы изготовленные по форме фары.

Подложка на фарах была выкрашена в черный цвет.
фотографий получилось мало так как  времени не было , все нодо было сделать быстро.






Мариуполь
0982806651
pasha.sorocka@yandex.ua


P.S спасибо Анатолию зо помощь в покупке материалов и за всю оказаную им помощь.

Задние фонари Hyundai I30



Использовал:
Плата O-BLOCK OBSD-L3 D-24
Плата-слой O-BLOCK OBSD-Layer1
Плата для входа питания O-BLOCK OBSD-POW
Отражатель O-BLOCK D-24
QB-2S (9 полосок шириной в 1 место)
Отражатель 8-ми гранный прозрачный (Q BLOCK 2 F/L small)
HyperFlux ЖЕЛТЫЙ (2 чип)
HyperFlux БЕЛЫЙ 6000K (1 чип)
SMD 5450 КРАСНЫЙ (3 чип)
SMD 3528 КРАСНЫЙ
Диоды, резисторы...



















Kia Sportage. Габариты. Поворотник.


Использовал:
- Отражатель STAR BLOCK хром
- ЛИНЗА L.S. Lens 3
- HyperFlux БЕЛЫЙ (3 чип)
- HyperFlux БЕЛЫЙ 6000K (1 чип)
- SMD 5450 ЖЕЛТЫЙ (3 чип)
- QB2-1P для 5450 черная (100 сегментов)
- QB2-1P (88 сегментов)

Было уже немного переделано. До меня было поставлена лента.



Несколько фоток процеса переделки






Также спаял лампочки такие вот




Готовая фара в зборе






На машынке




Фото:

Задние фонари Opel Astra H


Использовал:
- HyperFlux КРАСНЫЙ (1 чип)
- HyperFlux КРАСНЫЙ (3 чип)
- SMD 5450 БЕЛЫЙ (3 чип)
- SMD 5450 ЖЕЛТЫЙ (3 чип)
- QB2-1P для 5450 черная (100 сегментов)
- QB2-1P (88 сегментов)
- Отражатель 8-ми гранный хром (Q BLOCK 2 F/L small)
- Отражатель 16-ти гранный хром (Q BLOCK 2 F/L)
- Диоды, нагрузочные резисторы...

Процес роботы:















То что получилось:



Габарит


Стоп


Задний ход


Указатель поворота


На автомобиле:

Фото:

Переделка задних фонарей Daewoo Lanos


Использовали:
Отражатель 16-ти гранный хром (Q BLOCK 2 F/L)
ЛИНЗА L.S. Lens 3
HyperFlux КРАСНЫЙ (3 чип)
HyperFlux ЖЕЛТЫЙ (3 чип)
SMD 3528 КРАСНЫЙ
SMD 3528 БЕЛЫЙ 6000K

Стандартные фонари


Стекла



Платы







Корпуса








В зборе


Ну и то, что вышло








Фото на автомобиле нет. Клиент с другого города. Не смог сделать фото.

Переделка (изготовление) задней оптики Opel Astra G Coupe


А теперь подробней как ето все делалось  :)

Использовали:
Компонент отражателя EG BLOCK - A
EGB CIRCLE 83mm
EGB CIRCLE 100mm
HyperFlux КРАСНЫЙ (3 чип)
HyperFlux ЖЕЛТЫЙ (3 чип)
HyperFlux БЕЛЫЙ 6000K (1 чип)
HyperFlux КРАСНЫЙ (1 чип)
SMD 3528 КРАСНЫЙ
Платы собственого изготовления
Две руки!!!

1. Стандартный фонарь.

2. Розборка. Так как стекла были треснувшые и Нам не нужны не очень акуратно их снимали.





3. Напайка плат.






4. Сборка моделей.






5. Изготовление корпусов.




Корпуса после покраски.

6. Изготовление  и напайка плат противотуманки и заднего хода.

7. Изготовление стабилизаторов.

8. Сборка модулей.

9. Сборка фонарей.


10. Изготовление стекла.

11. Готовый результат. Кстати на следующий день после сборки поехали на соревнования. Людям понравилось! :oops: Некоторые фото делались на соревнованиях и по дороге домой.
















Жду Вашых мнений. :D  :D  :D  ;)  ;)

Переделка передней оптики Opel Astra G Coupe

Список дороботок:
- Дополнительная подветка основного отражателя и поворотника
    Использовал: СВЕТОДИОД 5mm YELLOW.
- Габарит-рисничка
    Использовал: HyperFlux БЕЛЫЙ 6000K (1 чип), платы изготавливал сам.
- Поворотнык
    Использовал: HyperFlux ЖЕЛТЫЙ (1 чип), Отражатель 8-ми гранный прозрачный (Q BLOCK 2 F/L small), Плати QB-2S.
- Дополнительный гадарит в бампер
    Использовал: HyperFlux БЕЛЫЙ 6000K (1 чип), платы и корпус изготавливал сам.

Фара до пределки


Сборка поворотника






Дополнительная подсветка



Вот так получилось в сборе















Сегодня установил ето всьо на авто. Фото можна было полутше зделать  :oops: но нетерпелось подилится с вами, поетому извените.















Сейчас идет робота над задними фонорями на ето авто. Скоро будит  :)
