Ремонт ДХО KIA OPTIMA используем драйверы от LEDSTUDIO.RU

Ремонт ДХО KIA OPTIMA используем драйверы от LEDSTUDIO.RU

Ремонт ДХО фар KIA OPTIMA

Ремонт ДХО фар KIA OPTIMA

Драйвер применим только для таких фар для OPTIMA



ДХО в фарах  KIA OPTIMA 2018 года сделаны достаточно добротно. Сами светодиоды посажены на достаточно большие радиаторы, сам драйвер сделан достаточно добротно.

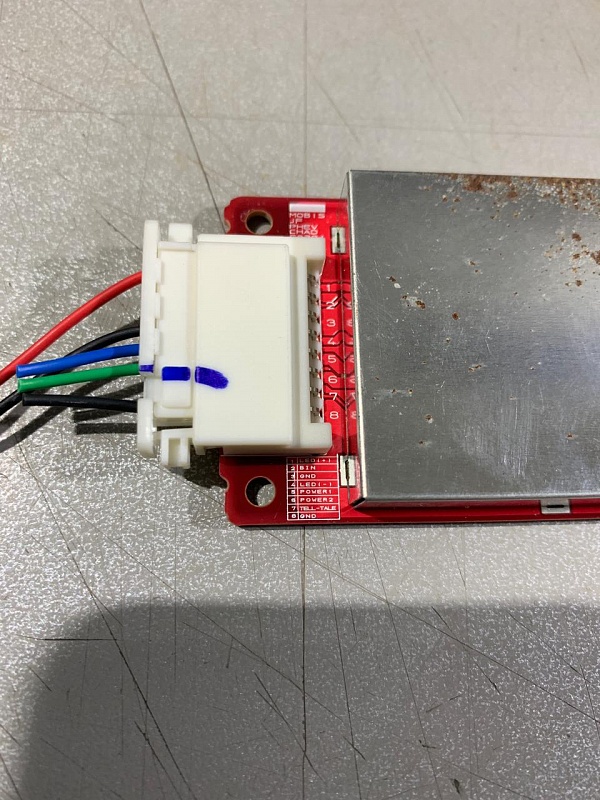

Пока выходы штатного драйвера из строя зафиксированы только при попадании влаги в фару. При этом окислы на штатном драйвере при разборе фары видно визуально.



Потребуется разобрать фару. Сделать это можно при помощи строительного фена или специальной печи.

Полностью удаляем штатный драйвер. Подключаем драйвер от LEDSTUDIO.RU по следующей схеме:

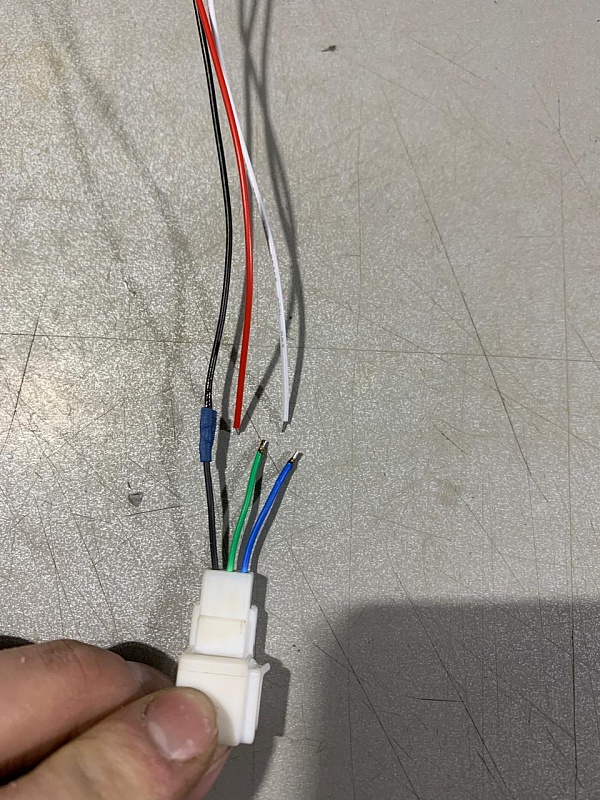

Там где вход из фишки фары в штатный драйвер отрезаем 3х пиновый разъем и подсоединяем новый драйвер - черный к черному, красный к синему, белый к зеленому. Выход с нового драйвера два провода
красный и черный подключаем на светодиоды там также красный и черный провод.

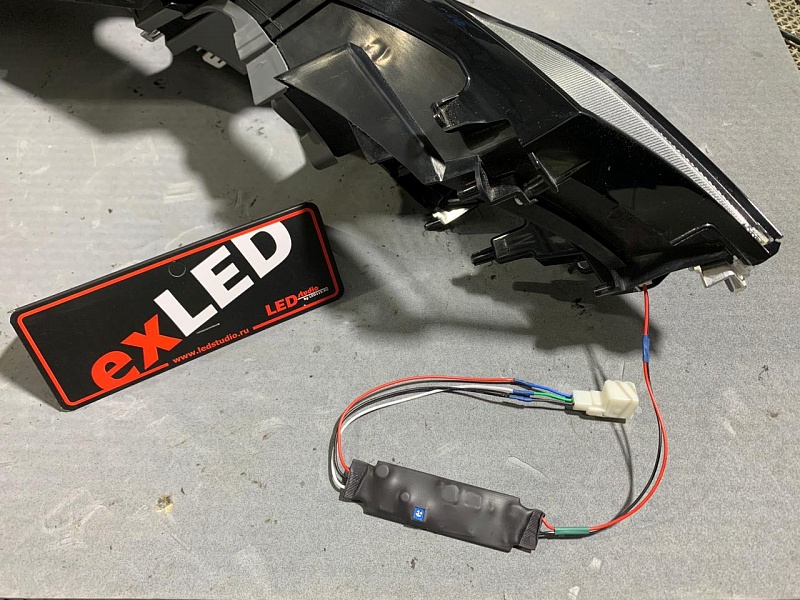

Получается вот так:



Подаем питание и проверяем. Режим ДХО будет по яркости как на другой рабочей фаре, режим притугасания можно если требуется настроить. Для этого в режиме пригасания крутим синий подстроечный резистор.

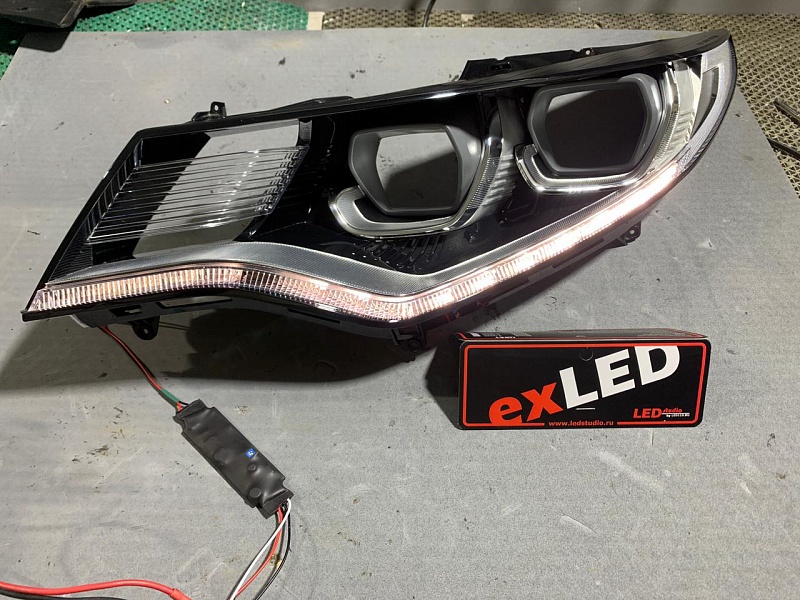

Режим ДХО:

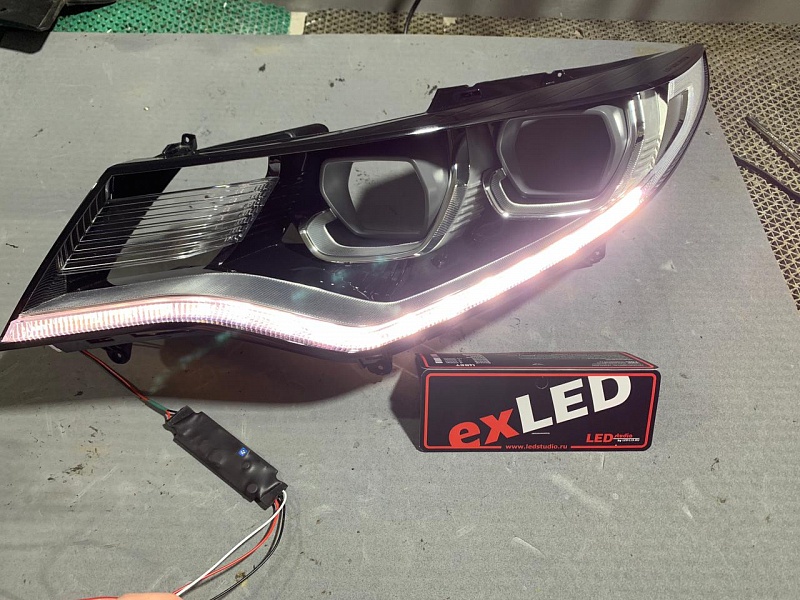

Режим габарита (ДХО пригасает)




Ток стабилизации: настроен для подключения в фару KIA OPTIMA в цепь ДХО
  • Рабочее напряжение: 6В ~ 30В;
  • Температура эксплуатации: -30С ~ +50С;
  • Размер: 50мм Х 18мм;
НАЗНАЧЕНИЕ ВХОДОВ:
Красный  +VIN  - "ПЛЮС" питания
Черный    -GND - "МИНУС" питания
Белый (или желтый) провод  CTRL - вход управляющего "ПЛЮСА" - режим притухания (или отключения)

НАЗНАЧЕНИЕ ВЫХОДОВ:
Красный провод - "ПЛЮС" питания светодиодного модуля;
Чёрный провод - "МИНУС" питания светодиодного модуля;
