Т.к. ток, потребляемый светодиодами, ниже тока рассчитанного производителем автомобиля, бортовой компьютер может выдавать ошибку, как будто сгорела лампочка повторителя поворотов, при этом поворотник начинает моргать чаще обычного.
Чтобы обойти это ограничение, нужно повысить ток, потребляемый светодиодным модулем. Для этого параллельно модулю повторителя поворотов впаивается специальный резистор номиналом 5.6 Ом на 10 Вт. Теоретически возможна установка любого резистора с указанным номиналом. Но на практике, резистор будет довольно ощутимо греться.

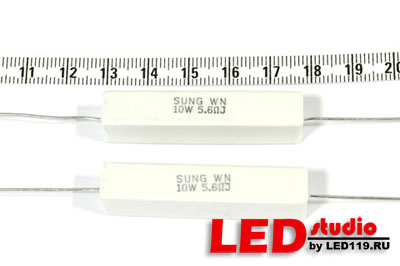

Поэтому мы устанавливаем резисторы в керамическом корпусе (артикул: 60301):

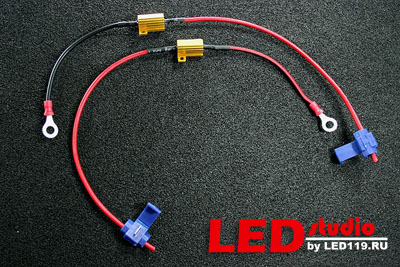

или специальные exModule нагрузочные модули с радиаторами (артикул: 64001):
Как резистор в керамическом корпусе, так и нагрузочные модули exModule есть в каталоге на нашем сайте и в прайс-листе.

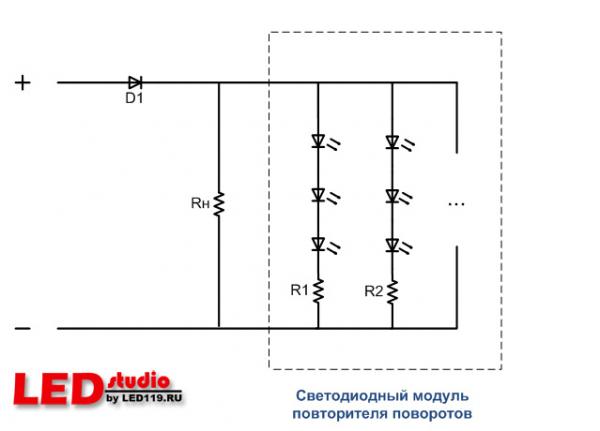

Схема подключения нагрузочного модуля (или резистора в керамическом корпусе) и светодиодного модуля повторителя поворотов следующая:
Где:
Rн – нагрузочный резистор или модуль.
D1 - обычный диод.
На яркость свечения светодиодов нагрузочное сопротивление никак не влияет, т.к. включается оно не последовательно, а параллельно цепи питания светодиодного модуля.
Установка простого диода D1 необходима для того, чтобы защитить светодиодный модуль от импульсов обратного напряжения, возникающих в бортовой сети автомобиля.

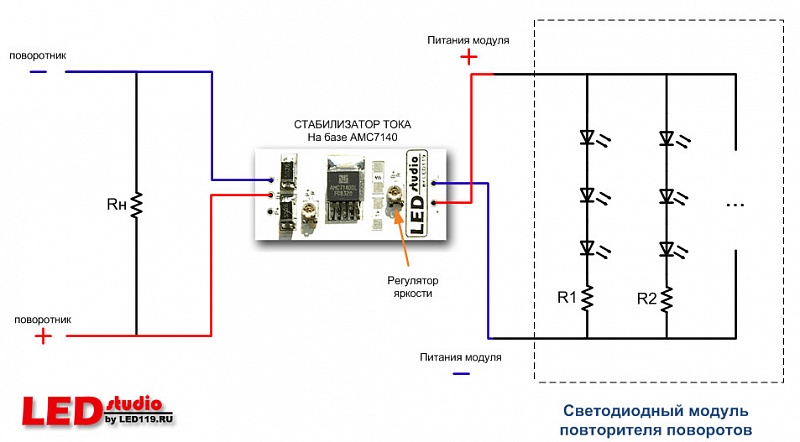

Хоть приведенная выше схема и будет работать, мы настоятельно рекомендуем Вам использовать стабилизатор тока при подключении ЛЮБЫХ СВЕТОДИОДНЫХ МОДУЛЕЙ. Тогда схема подключения примет вид:
Где:
Rн – нагрузочный резистор или модуль.
Крепить нагрузку нужно снаружи фонаря, чтобы не препятствовать тепло отводу и не перегревать тем самым фонарь. Нагрузочные модули exModule имеют специальные отверстия в радиаторах для крепления к кузовным панелям автомобиля, а резисторы в керамическом корпусе мы обычно прикрепляем металлическим хомутом.
или
- в зависимости от мощьности светодиодного модуля ...
