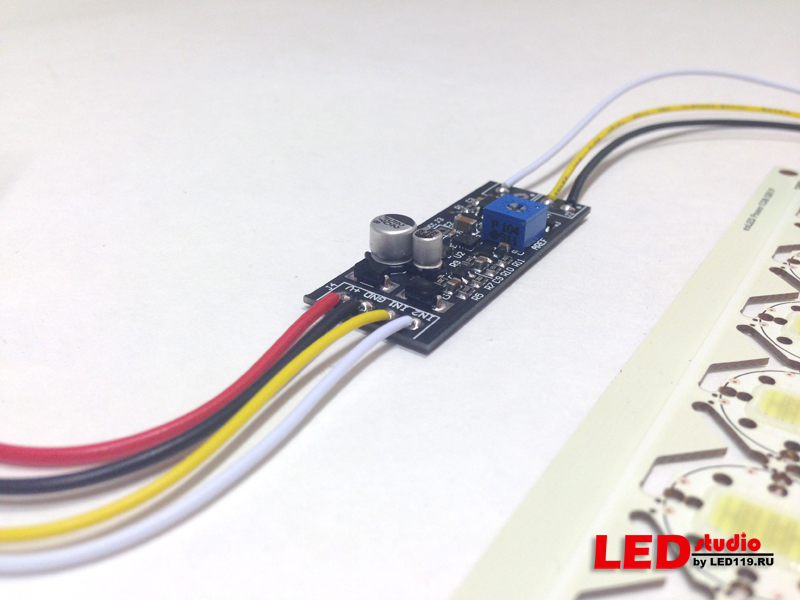

Контроллер двухканальный для светодиодов COB (ДХО, отключение\притухание, СТРОБОСКОП)

Ваша корзина пуста
Персональный раздел


список связанных элементов


Еще фото
Артикул: 8000-2WS-T4

Розничная  :  980.00 руб

Купить  В корзину

Контроллер предназначен для управления сбоками светодиодов, которым не требуется стабилизация тока. К таким относятся светодиоды COB серии QB2-1P двухцветные бело-желтые из нашего каталога.

Светодиод COB на плате [QB-1P], двухцветный (БЕЛЫЙ 6000K 0.6Вт+ ЖЕЛТЫЙ 0.6Вт) (со встроенным стабилизатором тока, U=12~18В)

Светодиод COB на плате [QB-1P], двухцветный (БЕЛЫЙ 6000K 0.6Вт+ ЖЕЛТЫЙ 0.6Вт) (со встроенным стабилизатором тока, U=12~18В)

Также контроллер применим к светодиодам серии 1533L2 , с его помощью можно управлять подачей питания на две разные сборки светодиодов, одна из которых к примеру собрана на светодиодах белого цвета, а вторая желтого.

Входное напряжение максимальное: 40В
Максимальный ток нагрузки:
Максимальное напряжение управляющих сигналов: 18В

Маркировка проводов на ВХОДЕ контроллера J4:

Маркировка Назначение
Черный GND ( GND ) Минус питания
Красный V+ ( +VIN ) Плюс питания
Желый IN1 ( CTRL1 ) Управляющий плюс режим СТРОБОСКОП
Белый IN2 ( CTRL2 ) Управляющий плюс модуля ДХО


Маркировка проводов на ВЫХОДЕ контроллера J1 и J2:

Маркировка Назначение
Черный J2 ( - LED2 ) Минус питания общий
Желтый J2 ( + LED2 ) Плюс питания режим СТРОБОСКОП
Белый J1 ( + LED1 ) Плюс питания модуля ДХО


Режимы работы контроллера на примере светодиода COB QB2-1P:

При подаче питания на вход включается режим ДХО, питание подается на выходе на канал LED1 светодиодная сборка светится белым.
При подаче управляющего сигнала на IN2 ( CTRL2 )  белый провод, включается режим притухания или отключения ,
в зависимости от положения подстроечного резистора AREF.

Вы можете настроить степень притухания светодиодной сборки вплоть до полного выключения. Для настройки необходимо покрутить настроечный резистор AREF.
Расположите контроллер перед собой так, чтобы слева был вход, а справа выход питания. Подайте питание на вход контроллера и на управляющий белый провод IN2 (CTRL2)
Вращение против часовой стрелки до упора переведет контроллер в режим отключения. Плавно вращая резистор по часовой стрелке вы можете настроить нужный уровень яркости.

При подаче управляющего сигнала на IN1 ( CTRL1 ) желтый провод,  контроллер переходит в режим СТРОБОСКОП, чередуя моргания светодиодами на обоих каналах.


Для контроллера можно приобрести дополнительно пластиковый корпус:
Пластиковый корпус 65х45х14 мм ЧЕРНЫЙ


Демонстрация работы контроллера:
