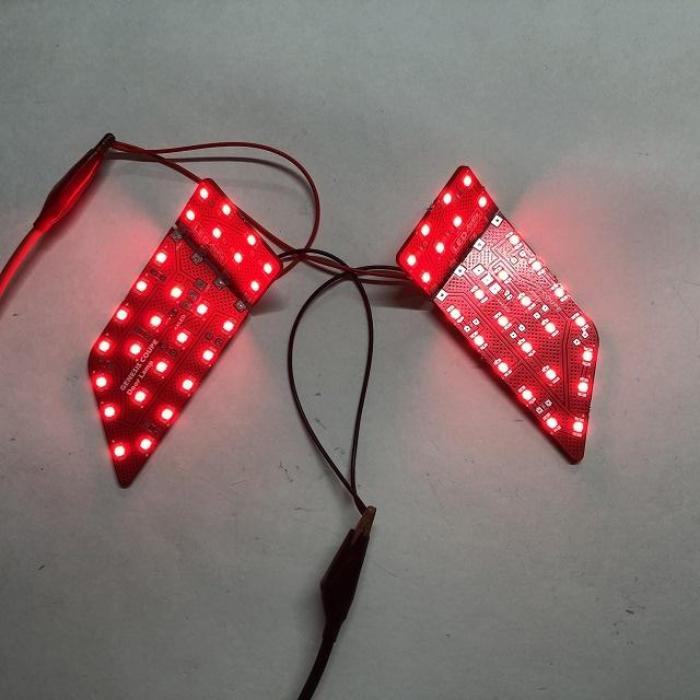

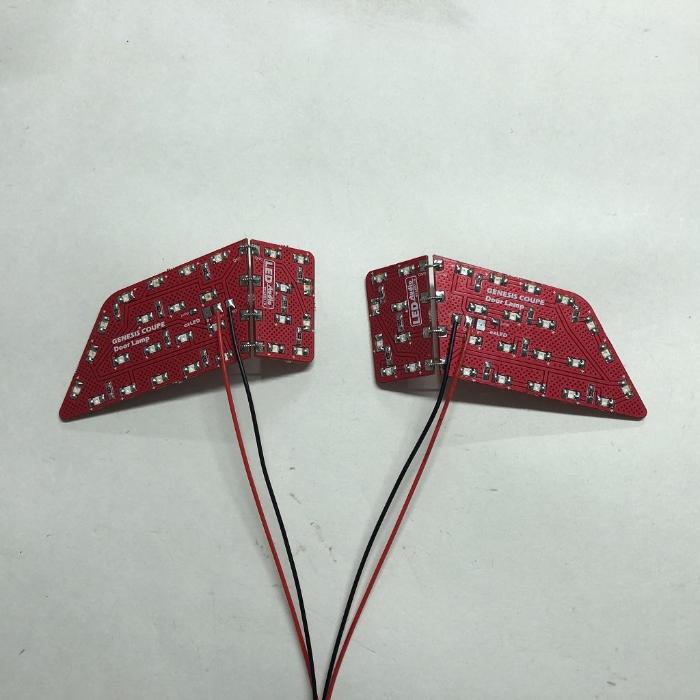

Платы предназначены для сборки светодиодных модулей задних фонарей для
HYUNDAY GENESIS COUPE.
В комплект входят
только печатные платы для
сборки светодиодных модулей для ЛЕВОЙ и ПРАВОЙ двери
Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме освещения и в режиме стоп-сигнала
Комплект включает в себя платы для:
подсветки дверей
Для сборки комплекта Вы дополнительно можете преобрести следующие
компоненты:
НАИМЕНОВАНИЕ
АРТИКУЛ
К-ВО
Светодиод 3528 1-чип КРАСНЫЙ (LEDSTUDIO)
50102-LS
54
резистор SMD, 1/4Вт, 120Ом
60002
18
Назначение
контактов платы:
НАИМЕНОВАНИЕ
КОНТАКТА
НАЗНАЧЕНИЕ
ДАННОГО КОНТАКТА НА ПЛАТЕ
Door+
плюс подсветки двери
B+
плюс стоп-сигнала
GND
общий минус
ОБРАТИТЕ ВНИМАНИЕ:
Мы постоянно совершенствуем
наши печатные платы. Поэтому платы,
которые Вы получите после совершения заказа могут незначительно
отличаться от приведенных на фото.
Компоненты, необходимые для
сборки светодиодных модулей не входят в
комплект поставки, их необходимо преобретать дополнительно.
