ПЕЧАТНЫЕ ПЛАТЫ ДЛЯ СБОРКИ МОДУЛЕЙ / Для "Ангельских глазок" (светодиодных колец) / MI-CIRCLE для светодиодов 5450 / 7858-LS Плата кольца для 5450 - 120mm




Еще фото
Артикул: 7858-LS

Розничная  :  199.00 руб

Купить  В корзину

Данная плата предназначенна для изготовления многофункциональных ангельских глазок и ДХО. Может сочетать в себе сигнал поворота и габарит, ДХО и поворот, и различные оттенки цвета при использовании RGB контроллера и соответствующих светодиодов.

Размеры и необходимые для сборки компоненты

Внутренний диаметр (мм) 106.8
Внешний диаметр (мм): 120
Толщина (мм) 1
К-во светодиодов 5450 (шт): 30
К-во линз LS LENS 4 для 5450 прозрачная 30
К-во резисторов 300 Ом 30
Использование без резисторов нет



Наименование входных контактов для различных подключений

При подключении в режиме ангельских глазок и ДХО

Соединить вместе контакты А, Б, С и использовать светодиоды 5450 белые

А+ плюс светодиода
В+ плюс светодиода
С+ плюс светодиода
GND общий минус

Для стабилизации тока модуля рекомендуется использовать стабилизатор тока с реле

При подключении в режиме Габарит - поворот

Соединить вместе контакты А, С и использовать светодиоды 5450 белые-жёлтые

А+ плюс пововрота
В+ плюс габарита
С+ плюс поворота
GND общий минус

Для стабилизации тока модуля и отключении габарита, при включении поворота рекомендуется использовать модуль 2way

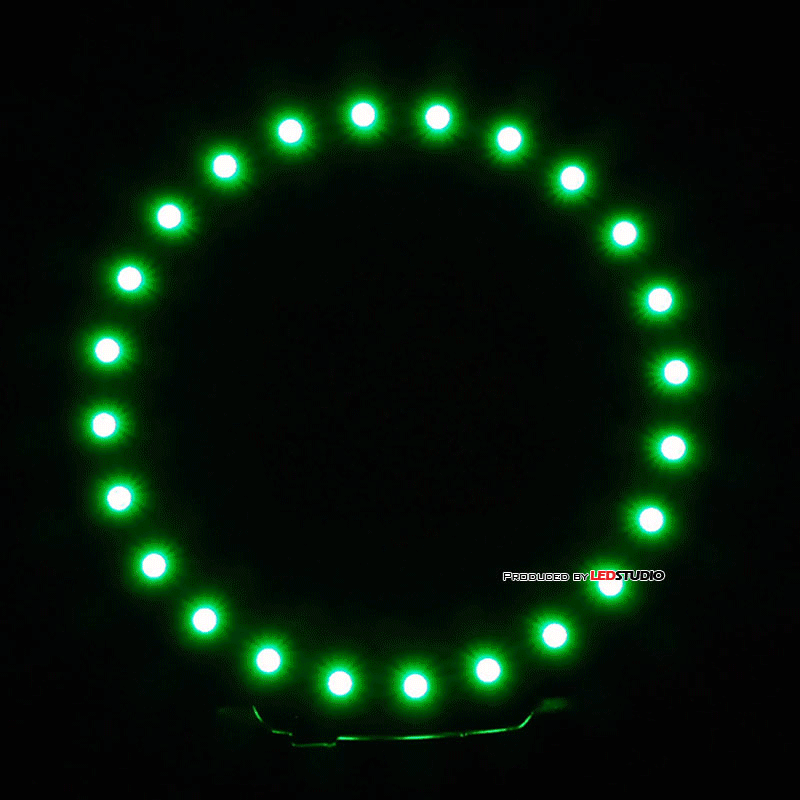

При подключении в режиме RGB

Использовать светодиоды 5450 RGB

А+ плюс В контура
В+ плюс G контура
С+ плюс R контура
GND общий минус

Для получения различных оттенков цвета использовать RGB контроллер.

Различные материалы по установке и применению колец

Использование, как ДХО: Статья


Процесс установки колец: Установка модулей в фары и фонари


Статья: Подключение резисторных колец на светодиодах 5450





Назад в раздел

Евгений
Собери резисторную сборку (без стабов), а переключение сделай на реле
Alex Zed
Цитата
Сергей пишет:
Лучше не надо, АМС перегреваться будет. Или светить будет тускло.
Блин :( это что ж один 2WAY на каждое кольцо. Дорого ведь.
Сергей
Лучше не надо, АМС перегреваться будет. Или светить будет тускло.
Alex Zed
Цитата
Сергей пишет:
Извиняюсь, ошибочка вышла - не для того диаметра посчитал. Для жёлтого цвета mах. ток 400 ма, для белого 100 ма.
Сергей, вопрос - два кольца 120мм к одному 2WAY-контроллеру можно подцепить? Или тогда нужно ток сбросить до 300мА на кольцо?
Сергей
Извиняюсь, ошибочка вышла - не для того диаметра посчитал. Для жёлтого цвета mах. ток 400 ма, для белого 100 ма.
Alex Zed
Цитата
Сергей пишет:
Подключение здесь 1:3 на каждый чип, т.е на один канал 1 резистор. Потребление должно быть 160 мА для жёлтого и 70 для белого.
Сергей, я не совсем понимаю как вы посчитали 160мА. В спецификации SMD5450 YELLOW-WHITE BLACK SPECIAL указаны 40мА для YELLOW.
Все 30 светодиодов в этом кольце подключены ||-но?
Сергей
Подключение здесь 1:3 на каждый чип, т.е на один канал 1 резистор. Потребление  должно быть 160 мА для жёлтого и 70 для белого.
Alex Zed
И в догонку - какое потребление у этого кольца при резисторах 300Ом в случае использования smd5450 Yellow-white black special?
Alex Zed
Подключение светодиодов здесь 1:1?
