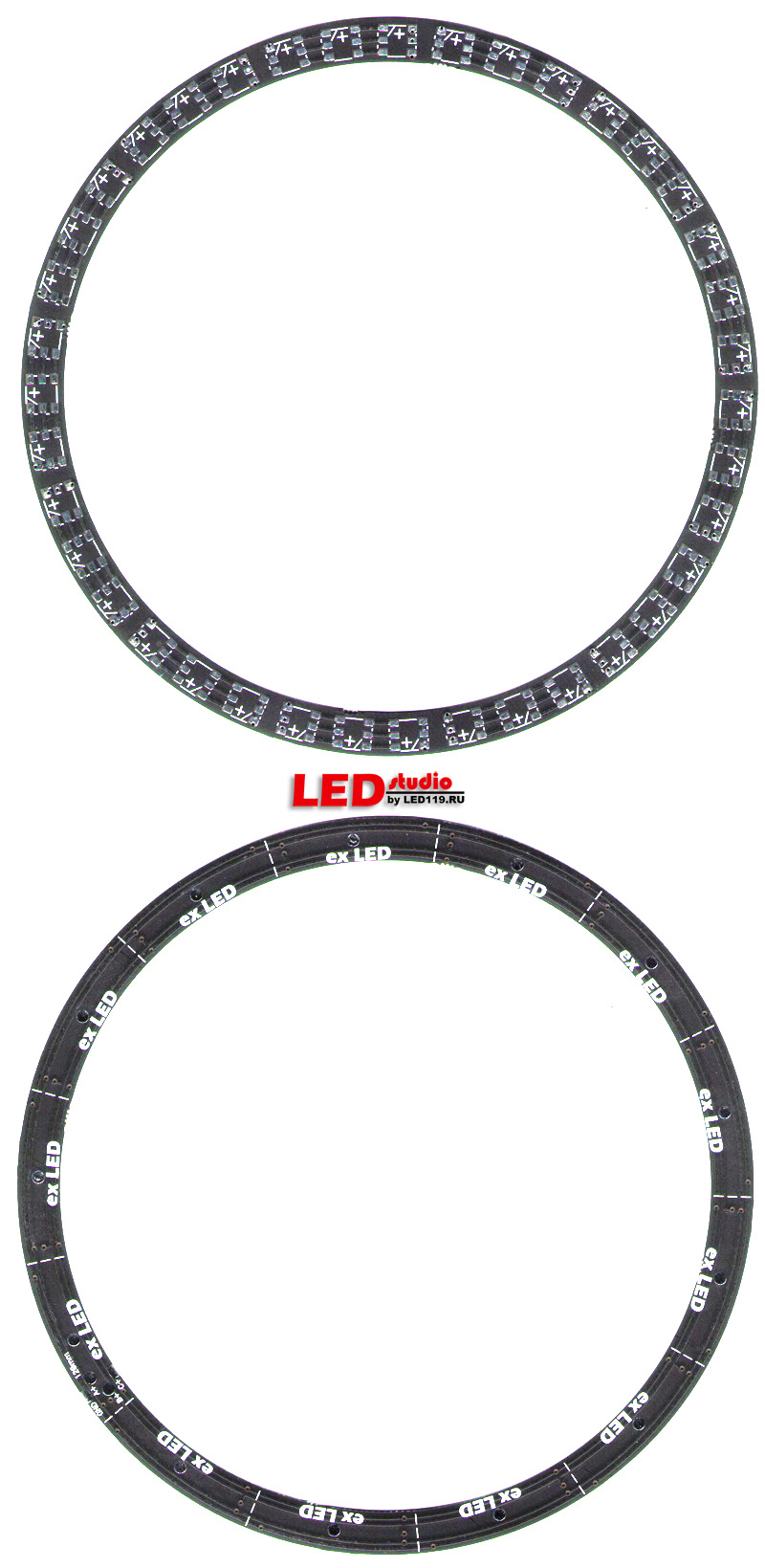

Данная плата предназначенна для
изготовления многофункциональных ангельских глазок и ДХО. Может
сочетать в себе сигнал поворота и габарит, ДХО и поворот, и различные
оттенки цвета при использовании RGB контроллера и соответствующих
светодиодов.
| Диаметр
(мм): |
110 |
| Толщина
(мм) |
1 |
| К-во
светодиодов 5450 (шт): |
33 |
ВНИМАНИЕ!
Кольца безрезисторные. ИСПОЛЬЗОВАТЬ ТОЛЬКО СО СТАБИЛИЗАТОРОМ ТОКА
Наименование
входных контактов для различных
подключений
При
подключении в режиме ангельских
глазок и ДХО
Соединить вместе контакты А, B,
С и использовать светодиоды 5450
белые
| А+ |
плюс светодиода |
| В+ |
плюс светодиода |
| С+ |
плюс светодиода |
| GND |
общий минус |
Для стабилизации тока модуля
рекомендуется использовать ШИМ
стабилизаторСтабилизируемы ток
кольца зависит от диаметра кольца и от способа подключения
Рабочий ток в этом режиме:
330 мА (только для светодиодов ledstudio)
При
подключении в режиме Габарит -
поворот
Соединить вместе контакты А, С
и использовать светодиоды 5450
белые-жёлтые
| А+ |
плюс пововрота |
| В+ |
плюс габарита |
| С+ |
плюс поворота |
| GND |
общий минус |
Для стабилизации тока модуля и
отключении габарита, при
включении поворота рекомендуется использовать модуль 2way
Рабочий
ток в этом режиме:
для двух чипов (жёлтый цвет) - 220 мА
для
одного чипа (белый цвет) - 110 мА
При
подключении в режиме RGB
Использовать светодиоды 5450
RGB
| А+ |
плюс В контура |
| В+ |
плюс G контура |
| С+ |
плюс R контура |
| GND |
общий минус |
Рабочий
ток для каждого канала: 110 мА
Для получения различных
оттенков цвета использовать RGB
контроллер.
Различные материалы по
установке и применению колец
Использование, как ДХО: Статья
Процесс установки колец: Установка
модулей в фары и фонари
Статья:
Подключение
безрезисторных колец на светодиодах 5450
