Данная плата предназначенна для изготовления многофункциональных ангельских глазок и ДХО. Может сочетать в себе сигнал поворота и габарит, ДХО и поворот, и различные оттенки цвета при использовании RGB контроллера и соответствующих светодиодов.
Размеры и необходимые для сборки компоненты
|
Внутренний диаметр (мм)
|
76.1
|
|
Внешний диаметр (мм):
|
90
|
|
Толщина (мм)
|
1
|
|
К-во светодиодов 5450 (шт):
|
18
|
|
К-во линз LS LENS 4 для 5450 прозрачная
|
18
|
|
К-во резисторов 300 Ом
|
18
|
|
Использование без резисторов
|
нет
|
Наименование входных контактов для различных подключений
При подключении в режиме ангельских глазок и ДХО
Соединить вместе контакты А, Б, С и использовать светодиоды 5450 белые
|
А+
|
плюс светодиода
|
|
В+
|
плюс светодиода
|
|
С+
|
плюс светодиода
|
|
GND
|
общий минус
|
Для стабилизации тока модуля рекомендуется использовать стабилизатор тока с реле
При подключении в режиме Габарит - поворот
Соединить вместе контакты А, С и использовать светодиоды 5450 белые-жёлтые
|
А+
|
плюс пововрота
|
|
В+
|
плюс габарита
|
|
С+
|
плюс поворота
|
|
GND
|
общий минус
|
Для стабилизации тока модуля и отключении габарита, при включении поворота рекомендуется использовать модуль 2way

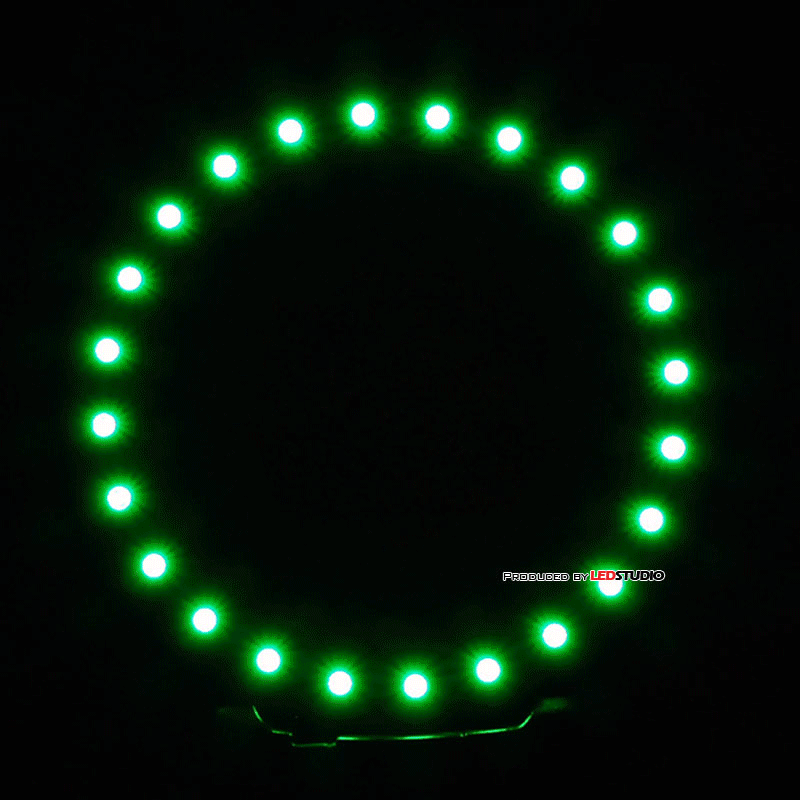

При подключении в режиме RGB
Использовать светодиоды 5450 RGB
|
А+
|
плюс В контура
|
|
В+
|
плюс G контура
|
|
С+
|
плюс R контура
|
|
GND
|
общий минус
|
Для получения различных оттенков цвета использовать RGB контроллер.
Различные материалы по установке и применению колец
Использование, как ДХО: Статья
Процесс установки колец: Установка модулей в фары и фонари
Статья:
Подключение резисторных колец на светодиодах 5450
