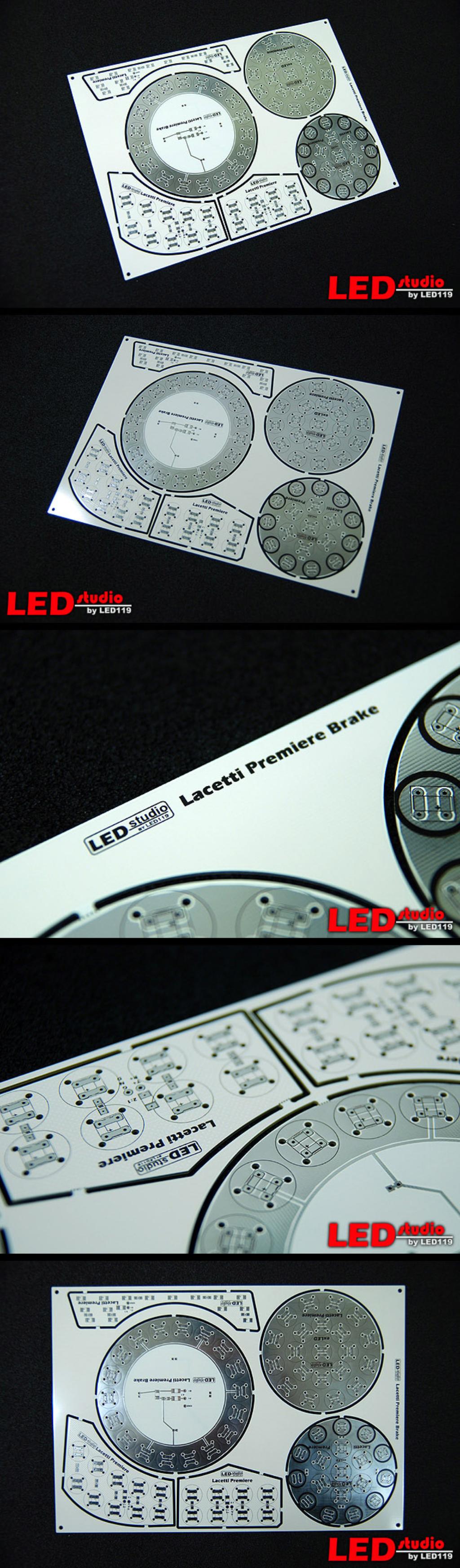

Платы предназначены для сборки светодиодных модулей задних фонарей для
CHEVROLET CRUSE
В комплект входят
только печатные платы для
сборки светодиодных модулей для одного из задних фонарей.
Размеры круглых плат 90 и 95мм

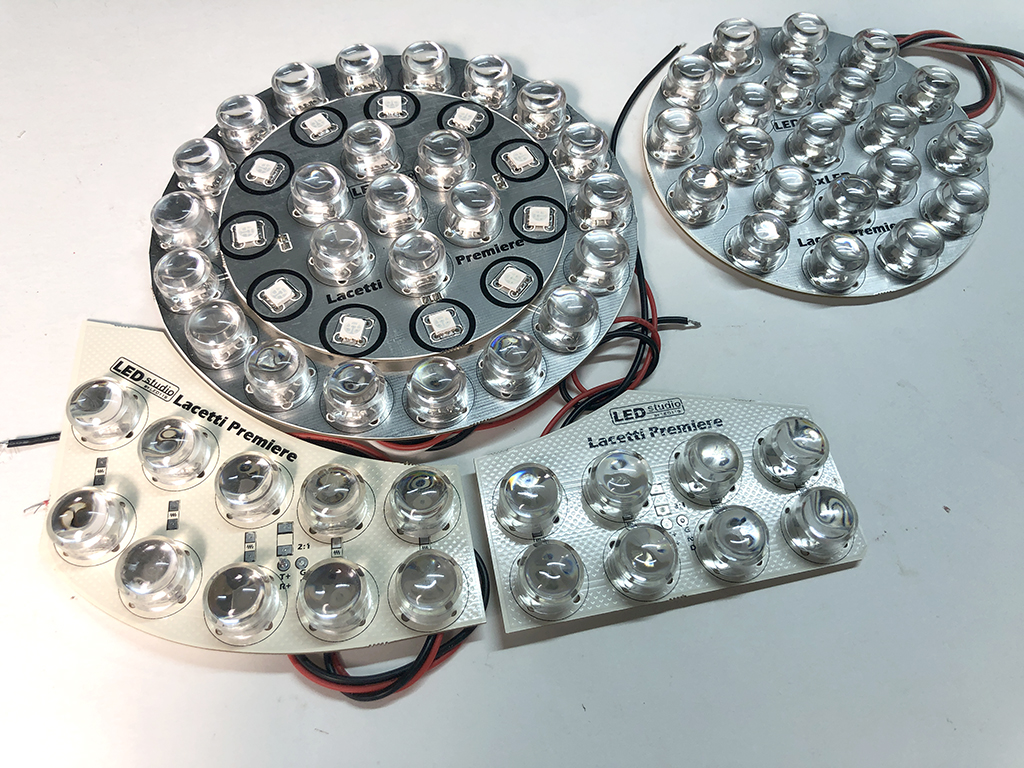

Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп-габарит. Для
стабилизации тока и удобства подключения мы рекомендуем вам преобрести
цифровой
стабилизатор тока
Комплект включает в себя платы для:
- габаритных огней и
стоп-сигналов для левого и правого фонаря
- сигналов поворота и заднего
хода
Для сборки комплекта Вы дополнительно можете преобрести следующие
компоненты:
| НАИМЕНОВАНИЕ |
АРТИКУЛ |
К-ВО |
| Светодиод 3528 1-чип
БЕЛЫЙ 6000К (LEDSTUDIO) |
50115-LS-6K |
15 |
| HyperFlux КРАСНЫЙ (2
чип) |
50750 |
57 |
| HyperFlux ЖЕЛТЫЙ (2
чип) |
50755 |
18 |
| Диод SK2X |
50115-LS-6K |
8 |
| Резистор 220 Ом SMD |
60004 |
19 |
| резистор SMD, 1/4Вт,
120Ом |
60002 |
12 |
| резистор SMD 1/4Вт,
1.0KОм |
60020 |
5 |
| Отражатель STAR BLOCK
хром |
51701 |
64 |
Назначение
контактов платы:
| НАИМЕНОВАНИЕ
КОНТАКТА |
НАЗНАЧЕНИЕ
ДАННОГО КОНТАКТА НА ПЛАТЕ |
| Р+ |
плюс габарита |
| В+ |
стоп сигнала |
| T/R+ |
плюс поворота/заднего
хода |
| GND |
общий минус |
ОБРАТИТЕ ВНИМАНИЕ:
- Мы постоянно совершенствуем
наши печатные платы. Поэтому платы,
которые Вы получите после совершения заказа могут незначительно
отличаться от приведенных на фото.
- Компоненты, необходимые для
сборки светодиодных модулей не входят в
комплект поставки, их необходимо преобретать дополнительно.
