Для сборки модуля Super vision luxury на основе этой платы необходимо преобрести следующие компоненты:
Транзистор KTA166Y - 1 штука (ссылка для покупки)
Транзистор tr-mmbta42 - 1 штука (ссылка для покупки)
Резистор 10 кОм - 3 штуки (ссылка для покупки)
Резистор 1 кОм - 1 штука (ссылка для покупки)
Резистор 100 кОм - 3 штуки
Конденсатор 100 мкф - 1 штука (ссылка для покупки)

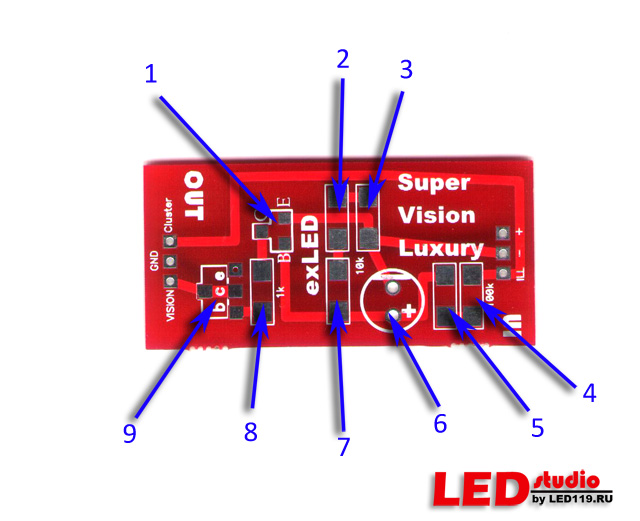

Расположение деталей на плате:
1 - транзистор tr-mmbta42,
2, 3, 7 - резистор 10 кОм,
4,5 - резистор 100 кОм,
6 - конденсатор 100 мкф,
8 - резистор 1 кОм,
9 - транзистор KTA166Y.
Назначение входов и выходов:
ВХОД(IN):
"+" - "плюс" питания, подключённый постоянно,
"-" - "минус" питания,
"ill" - "плюс" подсветки.
ВЫХОД(OUT):
"vision" - "+" подсветки приборной панели,
"cluster" - "+"подсветки стрелок - загорается сразу после подачи питания,
"GND" - общий "минус".
Прочитать о том, как работает данный модуль можно по этой ссылке
