Использование платы линейки для одноцветных светодиодов 1533L2

Использование платы линейки для одноцветных светодиодов 1533L2

Здравствуйте, уважаемые покупатели. Вашему вниманию мы предоставляем статью об использовании платы линейки для одноцветных светодиодов 1533L2 (артикул 10371-LS) .
Некоторые сложности состоят в том, что данная плата предназначена для двухцветных светодиодов 1533L2, которые не содержат внутри себя светодиодного драйвера. В данной статье мы покажем, как подключить к этой плате светодиоды со встроенным драйвером.
Прежде всего, необходимо сделать перемычку, в предназначенном заводом-изготовителем месте. Как это проиллюстрировано на 1-ом и 2-ом рисунках.

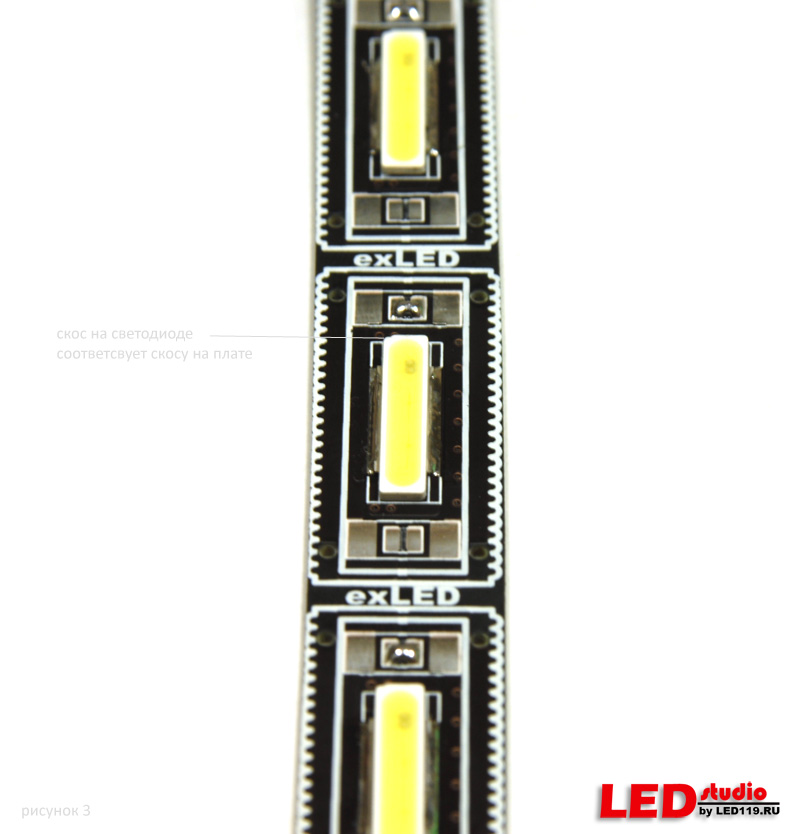

Затем ориентируем светодиоды таким образом, чтобы скос на их корпусе соответствовал скосу, изображенному на плате. Вы можете видеть, как это реализуется, на рисунке ниже.





После размещения всех светодиодов на плату, следует припаять провода для подключения платы.
Контактная площадка с обозначением W+ на плате, соответствует плюсу подаваемого питания, Y+ соответствует минусу питания. Как это реализовано, продемонстрировано ниже,  рисунок 5.



После проделанной работы, вы можете наслаждаться ярким, насыщенным светом светодиодов.

.
