Очень частой задачей является доработка повторителей поворотов, расположенных на крыльях автомобиля. Штатные повторители в дневное время обычно светят не важно. Да и для придания автомобилю законченного вида нельзя обойти вниманием повторители на крыльях

Для работы нам понадобится следующее:
- повторители поворотов
- платы
F-PCB
- светодиоды SMD3528 (4 штуки на каждую плату)
- светодиоды HYPERFLUX 2х или 3х чиповые
- резисторы
- SMD выпрямительный мост
- плата
T-10 BASE
Резисторы на плате
F-PCB подключаются в соотношении 1:2 (т.е. 1 резистор на 2 светодиода). Соответственно, номинал резисторов выбираем таблице:
ТАБЛИЦА С НОМИНАЛАМИ РЕЗИСТОРОВ
Также для разборки и сборки повторителя нам понадобится паяльный нож, который также есть в каталоге на нашем сайте.
Итак, приступим.

Платы
F-PCB имеют посадочные места для светодиодов HYPERFLUX и SMD (по бокам). SMD светодиоды необходимо припаивать так, чтобы к плате они прилегали боком, светя при этом вперед и назад.
Теперь берем повторитель и снимаем с него все лишнее:

После этого одеваем паяльный нож на паяльник вместо штатного жала и аккуратно разрезаем повторитель поворотов с задней стороны по периметру:

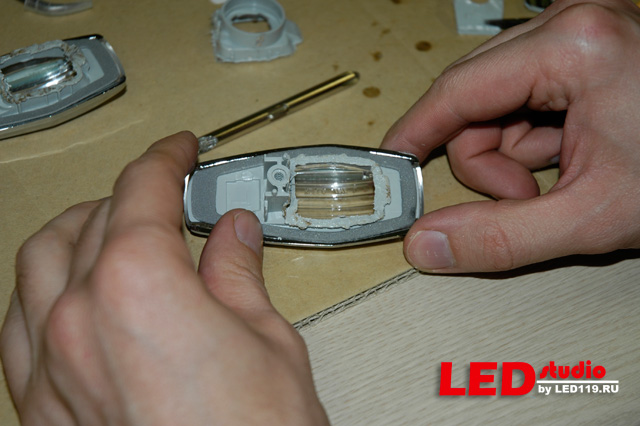

Вынимаем остатки пластика:

и устанавливаем внутрь наш модуль:

Теперь устанавливаем отрезанную ранее часть повторителя на свое место:

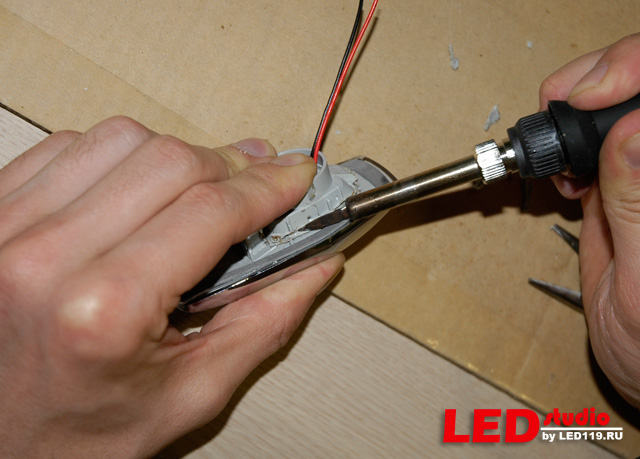

Запаиваем корпус повторителя обратно также при помощи паяльного ножа.
LadyX Делаем это внимательно, чтобы не осталось никаких полостей и трещин. Повторитель должен быть герметичен.

Теперь припаиваем SMD выпрямительный мост к плате T-10 BASE и тестируем то, что у нас получилось:

Вот, собственно, и все

Теперь вставляем плату T-10 BASE в патрон лампочки и собираем все обратно:
вместо Flatflux использовал SMD5450 ...
Установка стабилизатора позволит продлить жизнь светодиодным модулям.
