СВЕТОДИОДНЫЕ МОДУЛИ ПО МАРКАМ АВТОМОБИЛЕЙ / CHEVROLET / CRUZE 2008 / 3695-LS Плата задних фонарей Chevrolet Cruze (1 сторона)




Еще фото
Артикул: 3695-LS

Розничная  :  1 180.00 руб

Купить  В корзину

Платы предназначены для сборки светодиодных модулей задних фонарей для CHEVROLET CRUSE

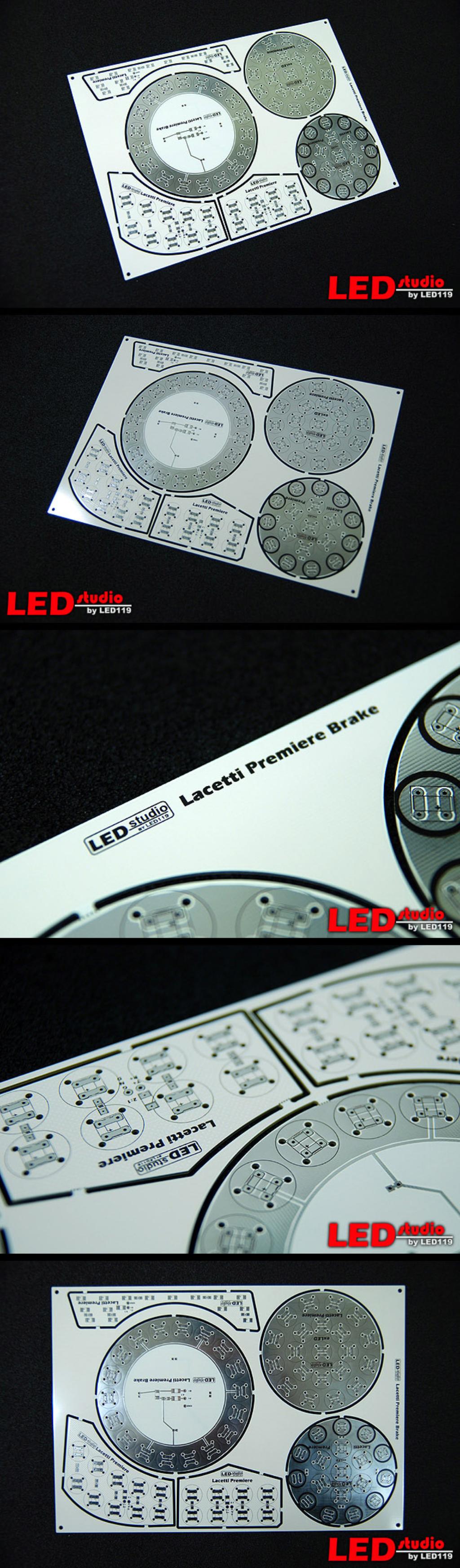

В комплект входят только печатные платы для сборки светодиодных модулей для одного из задних фонарей. Размеры круглых плат 90 и 95мм

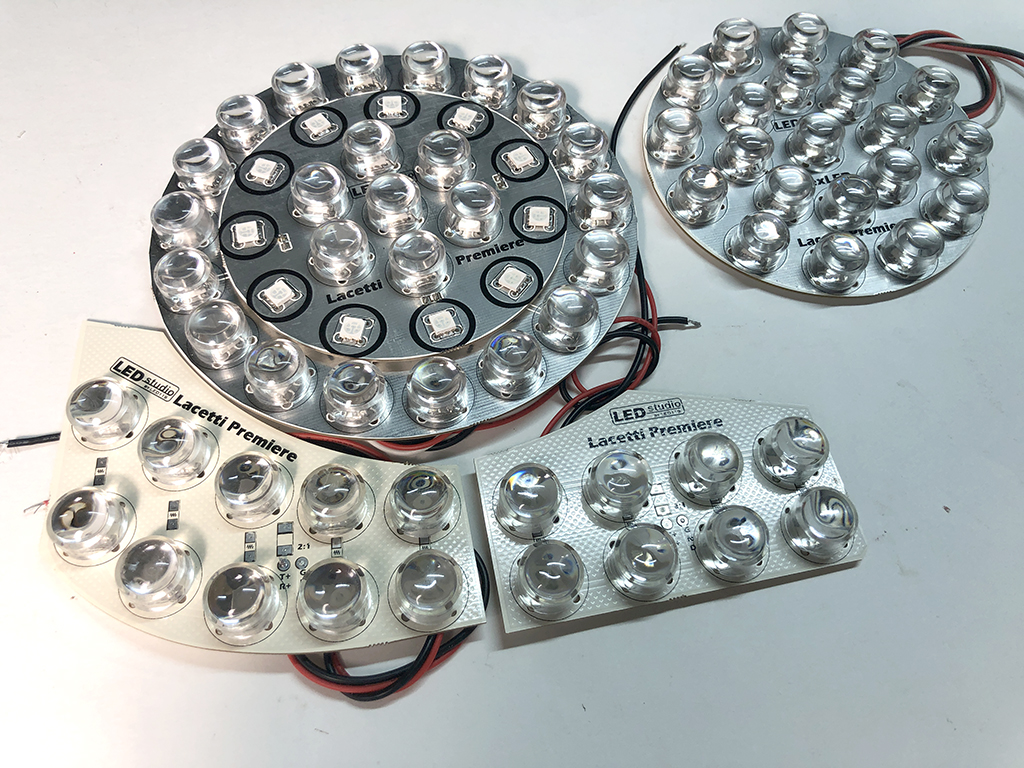

Особенности светодиодных модулей собранных на основе данных плат:
Модули, собранные на этих платах работают в режиме стоп-габарит. Для стабилизации тока и удобства подключения мы рекомендуем вам преобрести цифровой стабилизатор тока

Комплект включает в себя платы для:
  • габаритных огней и стоп-сигналов для левого и правого фонаря
  • сигналов поворота и заднего хода
Для сборки комплекта Вы дополнительно можете преобрести следующие компоненты:

НАИМЕНОВАНИЕ АРТИКУЛ К-ВО
Светодиод 3528 1-чип БЕЛЫЙ 6000К (LEDSTUDIO) 50115-LS-6K 15
HyperFlux КРАСНЫЙ (2 чип) 50750 57
HyperFlux ЖЕЛТЫЙ (2 чип) 50755 18
Диод SK2X 50115-LS-6K 8
Резистор 220 Ом SMD 60004 19
резистор SMD, 1/4Вт, 120Ом 60002 12
резистор SMD 1/4Вт, 1.0KОм 60020 5
Отражатель STAR BLOCK хром 51701 64

Назначение контактов платы:
НАИМЕНОВАНИЕ КОНТАКТА НАЗНАЧЕНИЕ ДАННОГО КОНТАКТА НА ПЛАТЕ
Р+ плюс габарита
В+ стоп сигнала
T/R+ плюс поворота/заднего хода
GND общий минус

ОБРАТИТЕ ВНИМАНИЕ:
  • Мы постоянно совершенствуем наши печатные платы. Поэтому платы, которые Вы получите после совершения заказа могут незначительно отличаться от приведенных на фото.
  • Компоненты, необходимые для сборки светодиодных модулей не входят в комплект поставки, их необходимо преобретать дополнительно.
